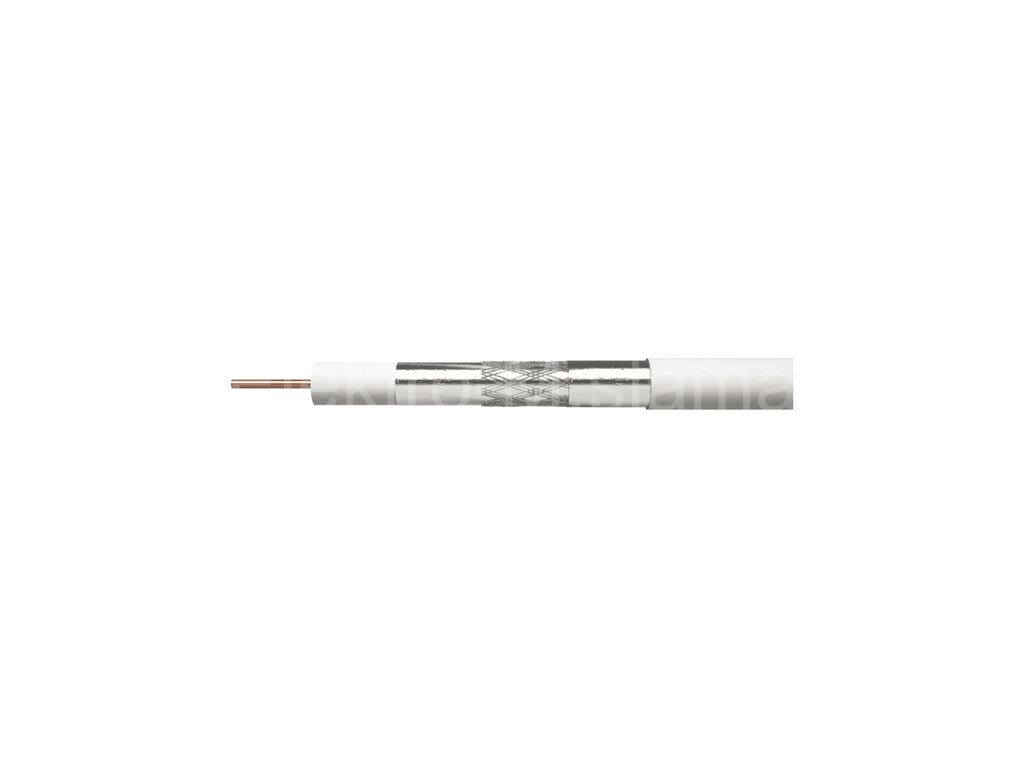

koaxiální kabel bílý CB50F S5131
Kód: 1247100000Detailní popis produktu
Popis produktu
Univerzální koaxiální kabel typu RG6 se středovým vodičem z čisté mědi BC a dvojnásobným stíněním z pocínované mědi CuSn, bílá barva.Kabel je určen pro všechny aplikace přenosů, TV a SAT signálů v nenáročném prostředí.
Díky použitému materiálu středového vodiče a opletení je kabel mimořádně odolný vůči povětrnostním podmínkám, vlhkosti a korozi.
Nejdůležitější parametry
| zamýšlené použití | vnitřní rozvody, univerzální kabel |
|---|---|
| impedance | 75 Ohm |
| typ koaxiálního kabelu | CB50F |
| odolné UV | ne |
Ostatní parametry
| vhodné pro venkovní použití | ne |
|---|---|
| průměr pláště kabelu | 6,3 mm |
| materiál stínění | cínovaná měď (CuSn) |
| způsob balení - délka | 100 m |
| průměr vnitřního vodiče | 0,9 mm |
| pokrytí stínění | 27 % |
| počet stínění | 2 |
| průměr stínění | 32× 0,12 mm² |
| barva pláště kabelu | bílá |
| materiál vnitřního vodiče | měď (Cu) |
| způsob balení - ozn. metráží | 1–100 m |
| dielektrikum typ, průměr | FPE 4,4 mm |
| max. útlum při 20 °C (dB/100m) 860 MHz | 20,8 |
| stínění II. folie | není |
| APE = vzduchové dielektrikum | ne |
| barva izolace napájecích vodičů | neuvádí se |
| činitel zkrácení | 0,81 |
| doporučené typy konektorů - F lisovací | *K7220 |
| doporučené typy konektorů - F šroubovací | *K7331 |
| FPE = pěnové dielektrikum | ano |
| hmotnost (kg/km) | 39,5 |
| izolace napájecích vodičů | neuvádí se |
| izolační odpor mezi jádry při 20 °C (MOhm/km) | 500 |
| kapacita (pF/m) | 56 |
| konstrukce napájecích vodičů | neuvádí se |
| materiál pláště kabelu | PVC |
| max. útlum při 20 °C (dB/100m) 1 000 MHz | 21,8 |
| max. útlum při 20 °C (dB/100m) 10 MHz | 2,2 |
| max. útlum při 20 °C (dB/100m) 100 MHz | 7 |
| max. útlum při 20 °C (dB/100m) 2 000 MHz | 32 |
| max. útlum při 20 °C (dB/100m) 450 MHz | 14,3 |
| max. útlum při 20 °C (dB/100m) 650 MHz | 17,8 |
| max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro | 29,3 |
| max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro | 57,2 |
| min. poloměr ohybu jednorázový/násobný | 30/60 mm |
| min. útlum odrazu při 20 °C (dB) 10–300 MHz | 25 |
| min. útlum odrazu při 20 °C (dB) 300–600 MHz | 23 |
| min. útlum odrazu při 20 °C (dB) 600–900 MHz | 20 |
| min. útlum stínění (dB) 10 ~ 800 MHz | 75 |
| montážní teplota | +5 °C až +60 °C |
| nebezpečné látky | žádné |
| PE = polyethylenové dielektrikum | neuvádí se |
| PES = vrstva fólie | ano |
| počet drátků stínění | 32× 0,12 mm |
| průřez napájecích vodičů | neuvádí se |
| skladovací teplota | -20 °C až +75 °C |
| stínění I.folie | 1× Al |
| třída reakce na oheň | Eca |
| způsob balení - typ cívky | papírová cívka |
| záruční doba | 2 roky |
| prodejní obal | 100 m, cívka |
Doplňkové parametry
| Kategorie: | Datové Koaxiál |
|---|---|
| EAN: | 8595025309044 |
