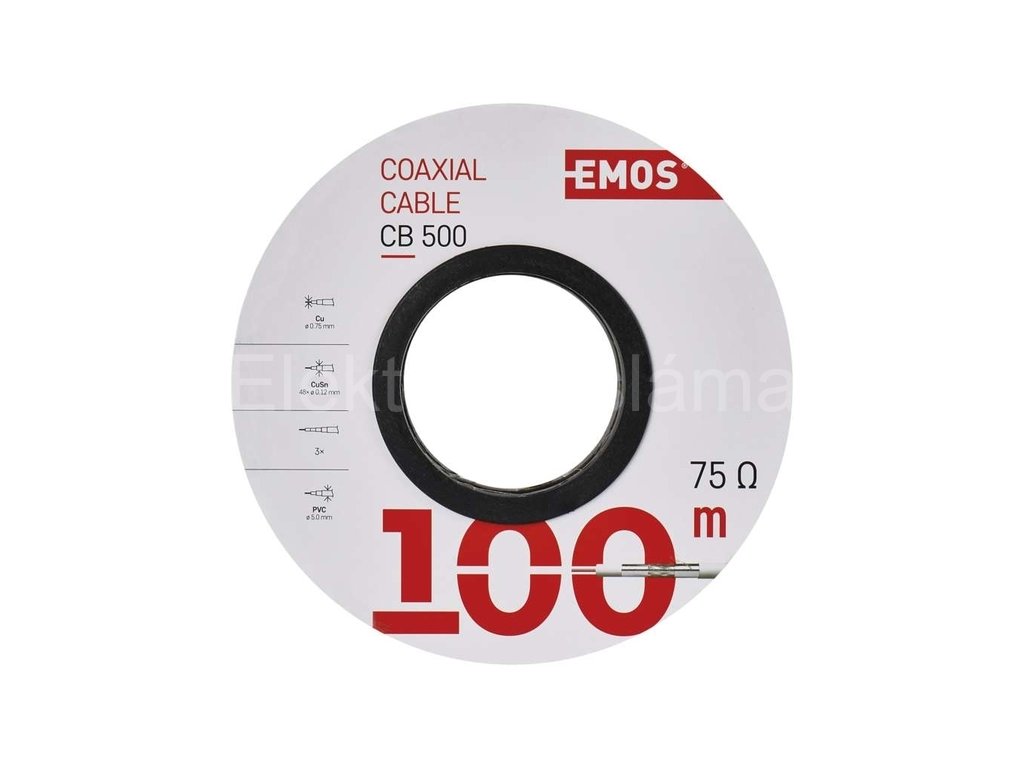

koaxial kabel CB500 5mm bílý S5252 TV kábel
Kód: 1247200000Související produkty
Detailní popis produktu
Popis produktu

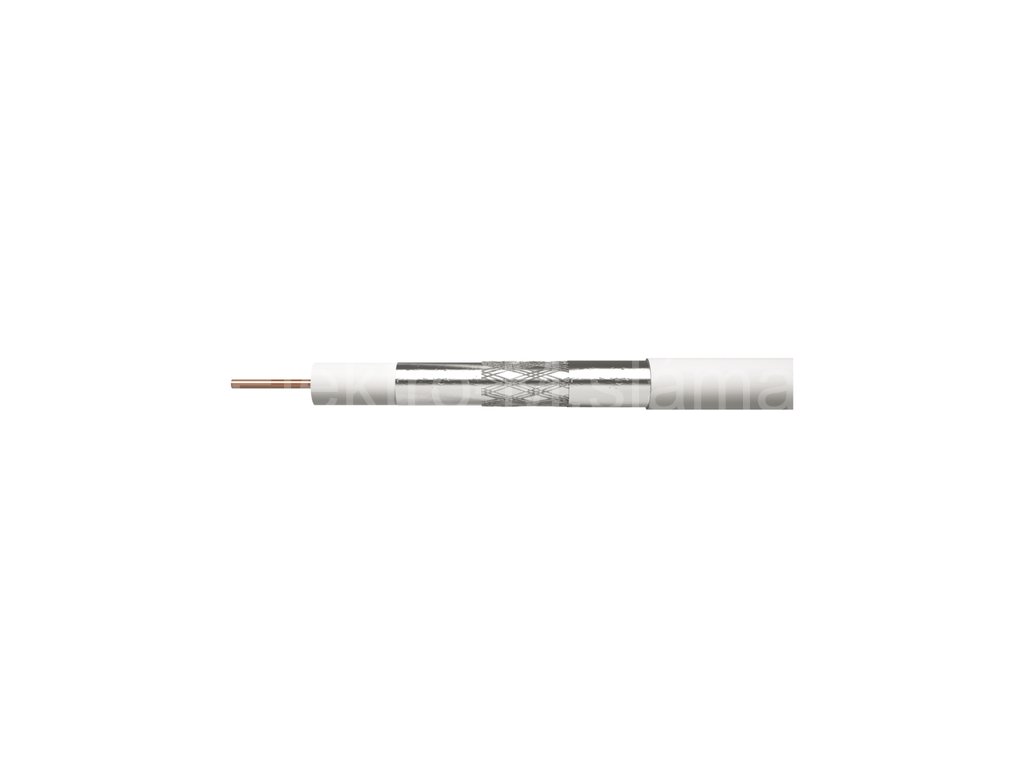

Koaxiální kabel nejvyšší kvality se středovým vodičem z čisté mědi BC a trojnásobným stíněním z pocínované mědi CuSn, bílá barva. Kabel je určen pro všechny náročné aplikace přenosů kabelové televize.
Díky použitému materiálu středového vodiče a opletení je kabel mimořádně odolný vůči povětrnostním podmínkám, vlhkosti a korozi. Ideální kabel pro domovní a bytové rozvody.
Nejdůležitější parametry
| zamýšlené použití | rozvody CATV |
|---|---|
| impedance | 75 Ohm |
| typ koaxiálního kabelu | CB500 |
| odolné UV | ne |
Ostatní parametry
| vhodné pro venkovní použití | ne |
|---|---|
| průměr pláště kabelu | 5 mm |
| materiál stínění | cínovaná měď (CuSn) |
| způsob balení - délka | 100 m |
| průměr vnitřního vodiče | 0,75 mm |
| pokrytí stínění | 47 % |
| počet stínění | 3 |
| průměr stínění | 48× 0,12 mm² |
| barva pláště kabelu | bílá |
| materiál vnitřního vodiče | měď (Cu) |
| způsob balení - ozn. metráží | ano |
| dielektrikum typ, průměr | FPE 3,2 mm |
| max. útlum při 20 °C (dB/100m) 860 MHz | 28 |
| stínění II. folie | Al/PES |
| APE = vzduchové dielektrikum | ne |
| barva izolace napájecích vodičů | neuvádí se |
| činitel zkrácení | 0,85 |
| doporučené typy konektorů - F lisovací | *K7200 |
| doporučené typy konektorů - F šroubovací | *K7321 |
| FPE = pěnové dielektrikum | ano |
| hmotnost (kg/km) | 26,5 |
| izolace napájecích vodičů | neuvádí se |
| izolační odpor mezi jádry při 20 °C (MOhm/km) | 1 000 |
| kapacita (pF/m) | 53 |
| konstrukce napájecích vodičů | neuvádí se |
| materiál pláště kabelu | PVC |
| max. útlum při 20 °C (dB/100m) 1 000 MHz | 29,1 |
| max. útlum při 20 °C (dB/100m) 10 MHz | 4,5 |
| max. útlum při 20 °C (dB/100m) 100 MHz | 10,5 |
| max. útlum při 20 °C (dB/100m) 2 000 MHz | ne |
| max. útlum při 20 °C (dB/100m) 450 MHz | 20,2 |
| max. útlum při 20 °C (dB/100m) 650 MHz | 24,1 |
| max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro | 41,5 |
| max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro | 48,5 |
| min. poloměr ohybu jednorázový/násobný | 25/50 mm |
| min. útlum odrazu při 20 °C (dB) 10–300 MHz | 25 |
| min. útlum odrazu při 20 °C (dB) 300–600 MHz | 20 |
| min. útlum odrazu při 20 °C (dB) 600–900 MHz | 18 |
| min. útlum stínění (dB) 10 ~ 800 MHz | 75 |
| montážní teplota | +5 °C až +60 °C |
| nebezpečné látky | žádné |
| PE = polyethylenové dielektrikum | neuvádí se |
| PES = vrstva fólie | ne |
| počet drátků stínění | 48× 0,12 mm |
| průřez napájecích vodičů | neuvádí se |
| skladovací teplota | -20 °C až +75 °C |
| stínění I.folie | 1× Al/PES |
| třída reakce na oheň | Eca |
| způsob balení - typ cívky | papírová cívka |
| záruční doba | 5 let |
| prodejní obal | 100 m, cívka |
Doplňkové parametry
| Kategorie: | Datové Koaxiál |
|---|---|
| EAN: | 8595025304872 |
