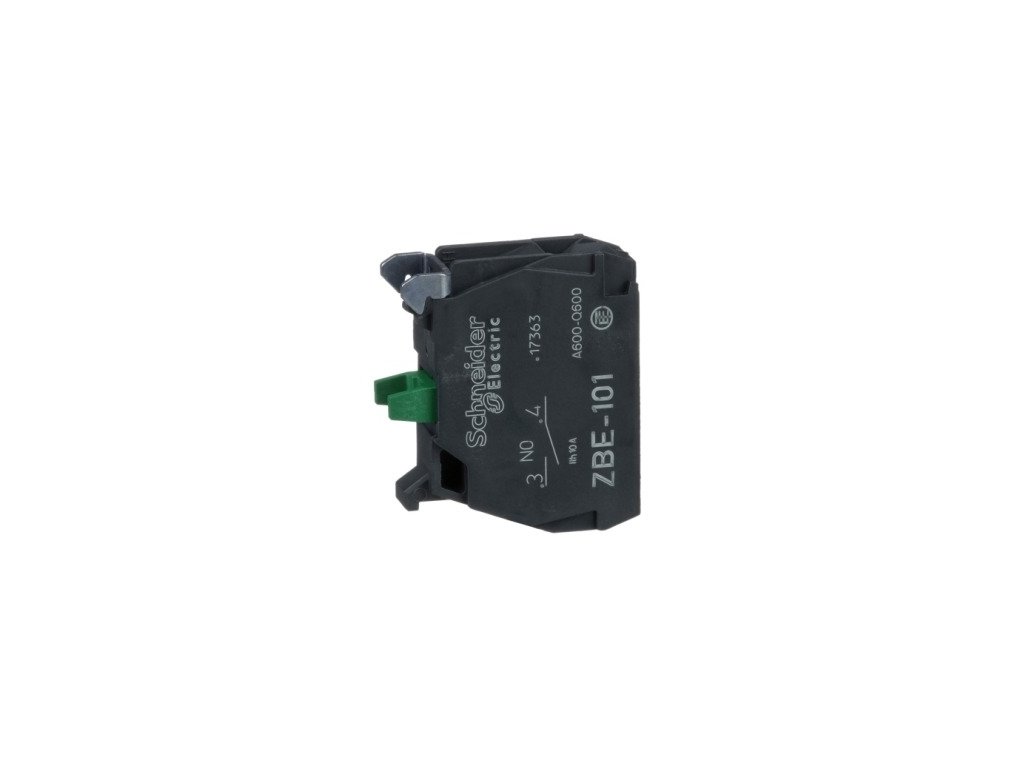

Schneider ZBE101 Spínací jednotka, zelená 1/0 1 Z
Kód: 3135200000Související produkty
Detailní popis produktu
Harmony XB4, spínací jednotka jednoduchá pro hlavice Ø22, 1 Z, šroubová svorka
Tento blok pomocných kontaktů Harmony ZB používá šroubové svorky. Tento kontaktní blok umožňuje rychlou a snadnou výměnu a konfiguraci ovládačů a přepínačů. Snadno se instaluje a vyměňuje se v ovládačích XB4 nebo XB5 plných tlačítkových jednotkách a přepínačích pomocí nacvakávací sestava a připojuje se k ovládacím obvodům pomocí jednoduchých šroubových svorek. Díky indexu ochrany IP20 chrání operátory před neočekávaným kontaktem s živými obvody. 1 milionová náročnost cyklu při 6A umožňuje nižší údržbu a poškození vaší instalace. Má jasné barevné schéma. Šroubové připojovací svorky odolné proti vibracím zajišťují vysokou odolnost proti vibracím, díky které je výrobek vhodný pro instalaci na stroj s vysokým nárazem.
| výrobková řada | Harmony XB5 Harmony XB4 |
|---|---|
| typ produktu nebo součásti | Kontaktní blok |
| Krátký název zařízení | ZBE |
| prodej v nedělitelném množství | 5 |
| stupeň krytí IP | IP20 podle IEC 60529 |
| funkce kontaktu | Závisle spínající |
| typ kontaktního bloku | Jednoduchý |
| použití kontaktů | Standardní kontakty |
| připojení - svorky | Šroubové svorky, <= 2 x 1,5 mm² s kabelovou koncovkou podle IEC 60947-1 Šroubové svorky, >= 1 x 0,22 mm² bez kabelové koncovky podle IEC 60947-1 |
ovládací síla 2,3 N Z, změna elektrického stavu
hmotnost přístroje
0,011 kg
typ a složení kontaktu
1 Z
nucené vypnutí
Ne
provozní zdvih
2,6 mm (Z, změna elektrického stavu)
4,3 mm (celkový zdvih)
mechanická životnost
10000000 cykly
kroutící moment
0,8…1,2 N.m podle IEC 60947-1
tvar hlavy šroubu
Příčný kompatibilní s pozidriv č. 1 šroubovák
Perforovaný kompatibilní s plochý Ø 4 mm šroubovák
Perforovaný kompatibilní s plochý Ø 5,5 mm šroubovák
materiál kontaktu
Stříbrná slitina (Ag/Ni)
zkratová ochrana
10 A patronová pojistka typ gG podle IEC 60947-5-1
[Ith] jmenovitý tepelný proud
10 A podle IEC 60947-5-1
[Ui] jmenovité izolační napětí
600 V (stupeň znečištění 3) podle IEC 60947-1
[Uimp] jmenovité impulzní výdržné napětí
6 kV podle IEC 60947-1
[Ie] jmenovitý pracovní proud
3 A při 240 V, AC-15, A600 podle IEC 60947-5-1
6 A při 120 V, AC-15, A600 podle IEC 60947-5-1
0,1 A při 600 V, DC-13, Q600 podle IEC 60947-5-1
0,27 A při 250 V, DC-13, Q600 podle IEC 60947-5-1
0,55 A při 125 V, DC-13, Q600 podle IEC 60947-5-1
1,2 A při 600 V, AC-15, A600 podle IEC 60947-5-1
elektrická životnost
1000000 cykly, AC-15, 2 A při 230 V, pracovní rozsah <3600 cyk/h, koeficient zatížení: 0,5 podle IEC 60947-5-1 dodatek C
1000000 cykly, AC-15, 3 A při 120 V, pracovní rozsah <3600 cyk/h, koeficient zatížení: 0,5 podle IEC 60947-5-1 dodatek C
1000000 cykly, AC-15, 4 A při 24 V, pracovní rozsah <3600 cyk/h, koeficient zatížení: 0,5 podle IEC 60947-5-1 dodatek C
1000000 cykly, DC-13, 0,2 A při 110 V, pracovní rozsah <3600 cyk/h, koeficient zatížení: 0,5 podle IEC 60947-5-1 dodatek C
1000000 cykly, DC-13, 0,5 A při 24 V, pracovní rozsah <3600 cyk/h, koeficient zatížení: 0,5 podle IEC 60947-5-1 dodatek C
montáž el. bloku
Čelní montáž
označení el. složení
C1 (množství <= 9)
C2 (množství <= 7)
C3 (množství <= 6)
C4 (množství <= 4)
C5 (množství <= 5)
C6 (množství <= 3)
C7 (množství <= 4)
C8 (množství <= 2)
C9 (množství <= 3)
C12 (množství <= 6)
M1 (množství <= 6)
M2 (množství <= 4)
M3 (množství <= 4)
M5 (množství <= 2)
M6 (množství <= 2)
M7 (množství <= 6)
M8 (množství <= 4)
M9 (množství <= 2)
SF1 (množství <= 3)
SF2 (množství <= 2)
MF1 (množství <= 2)
MF2 (množství <= 2)
C10 (množství <= 2)
M4 (množství <= 2)
C13 (množství <= 1)
představení přístroje
Základní element
stupeň ochrany
TH
teplota okolí pro uskladnění
-40…70 °C
provozní teplota
-40…70 °C
Normy
CSA C22.2 č. 14
IEC 60947-5-1
UL 508
IEC 60947-1
JIS C8201-5-1
IEC 60947-5-4
JIS C8201-1
certifikace výrobků
CCC
UL
DNV
GOST
LROS (Lloyds register of shipping)
BV
CSA
odolnost proti vibracím
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
odolnost proti otřesům
30 gn (doba trvání = 18 ms) pro akcelerace, polovina sin. vlny podle IEC 60068-2-27
50 gn (doba trvání = 11 ms) pro akcelerace, polovina sin. vlny podle IEC 60068-2-27
| Typ balení 1 | PCE |
|---|---|
| Počet jednotek v balení | 1 |
| Výška balení 1 | 1,000 cm |
| Šířka balení 1 | 2,500 cm |
| Délka balení 1 | 3,000 cm |
| Hmotnost balení (libry) | 9,000 g |
| Typ balení 2 | BB1 |
| Počet jednotek v balení 2 | 5 |
| Výška balení 2 | 4,500 cm |
| Šířka balení 2 | 5,500 cm |
| Délka balení 2 | 5,500 cm |
| Hmotnost balení 2 | 52,000 g |
| Typ balení 3 | S03 |
| Počet jednotek v balení 3 | 800 |
| Výška balení 3 | 30,000 cm |
| Šířka balení 3 | 30,000 cm |
| Délka balení 3 | 40,000 cm |
| Hmotnost balení 3 | 8,691 kg |
Doplňkové parametry
| Kategorie: | Pomocné kontakty |
|---|---|
| EAN: | 3389110089479 |
