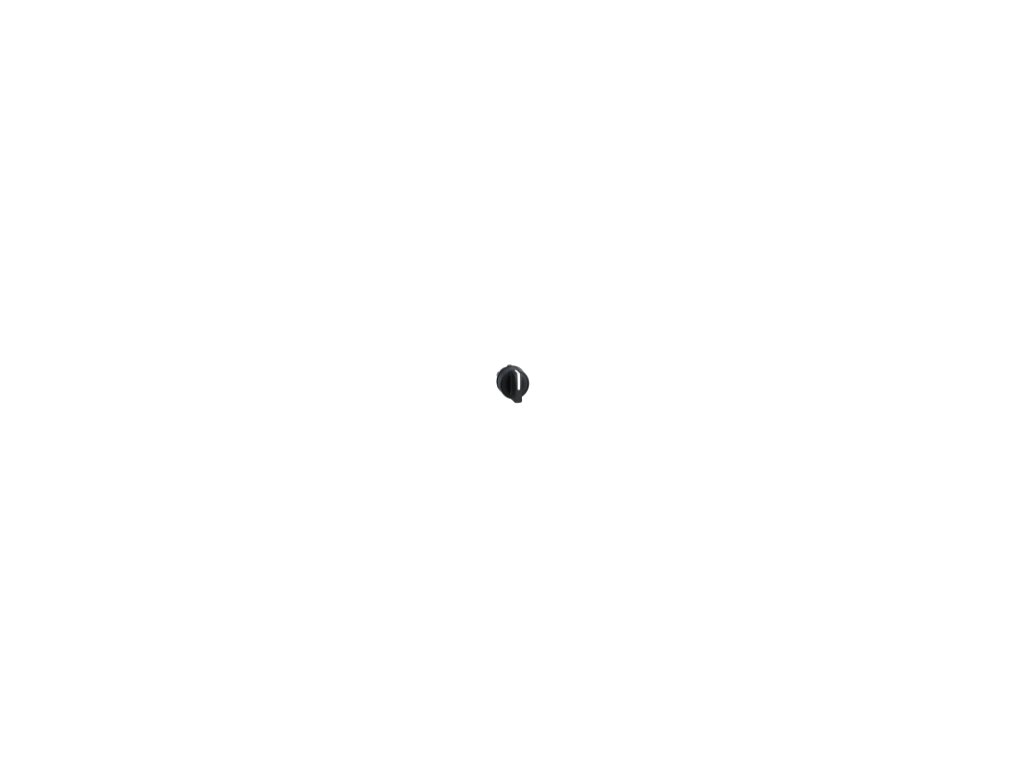

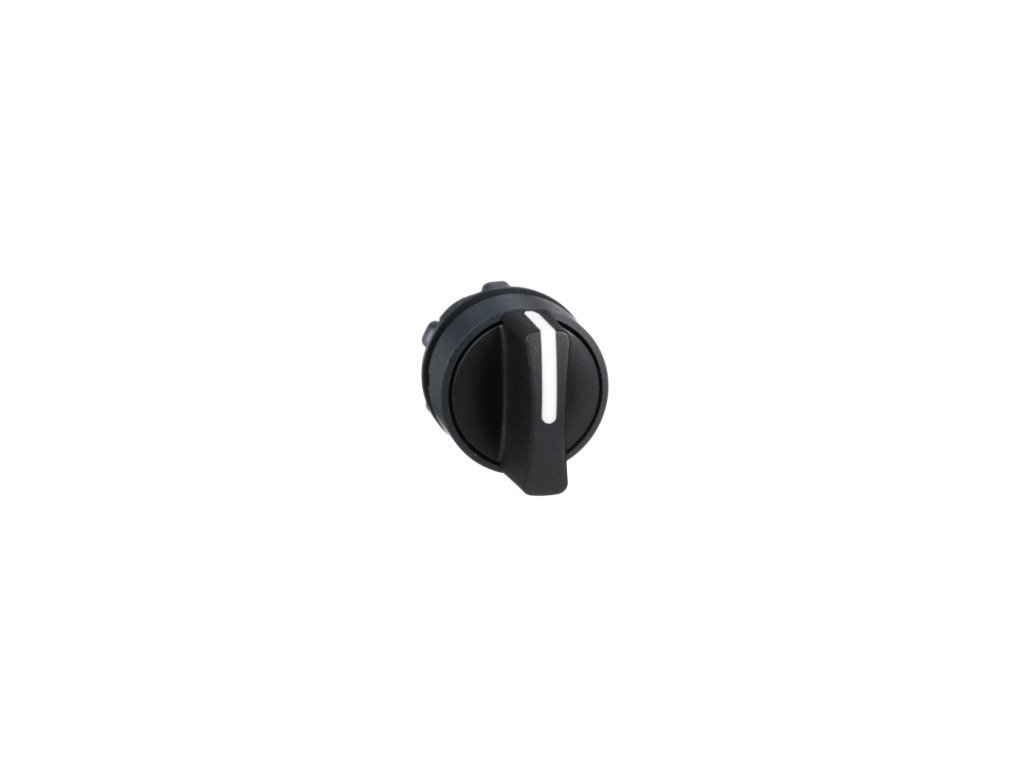

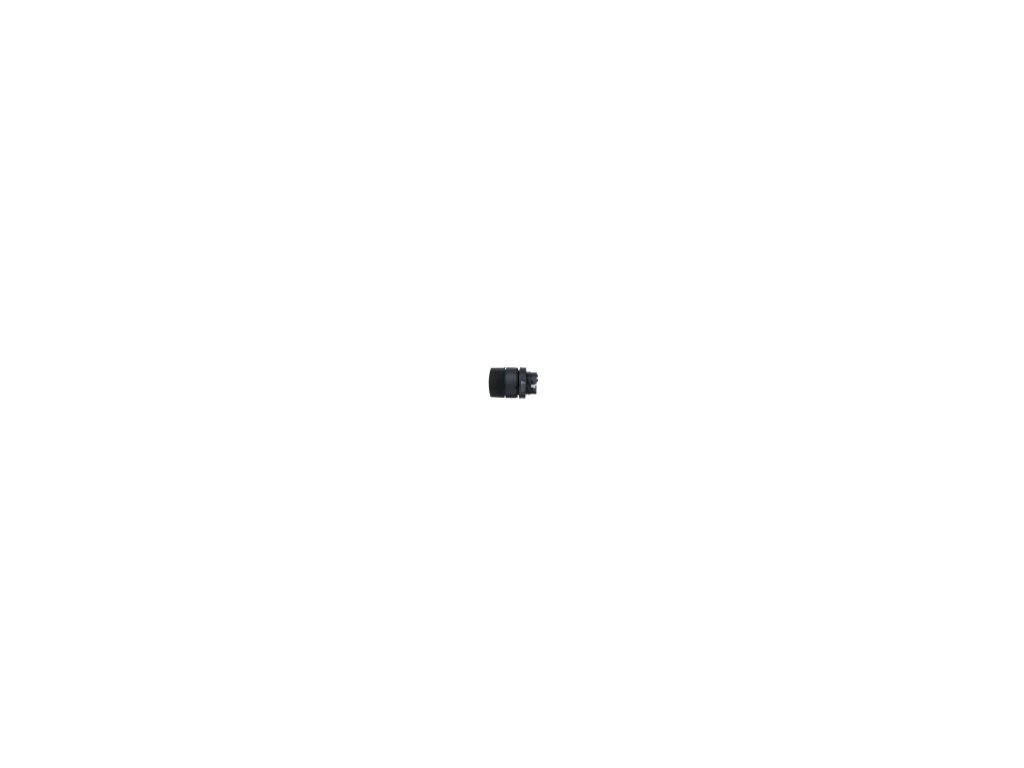

ZB5AD3 Ovládací hlavice otočná, 3 pev. polohy černá SCHNEIDER
Kód: 3168453200Související produkty
Detailní popis produktu
Harmony XB5, ovl. hlavice otočná, ČE, Ø22 mm,3-pozice pevné
výrobková řada
Harmony XB5
typ produktu nebo součásti
Hlava pro přepínač
Krátký název zařízení
ZB5
materiál obruby
Plastová tmavě šedá
průměr montážního otvoru
22 mm
typ hlavice
Standard
prodej v nedělitelném množství
1
tvar hlavice
Kruh
typ ovládací hlavice
Pevná pozice
provedení ovládače
Standardní rukojeť černá
informace o pozicích ovládače
3 pozice +/- 45°

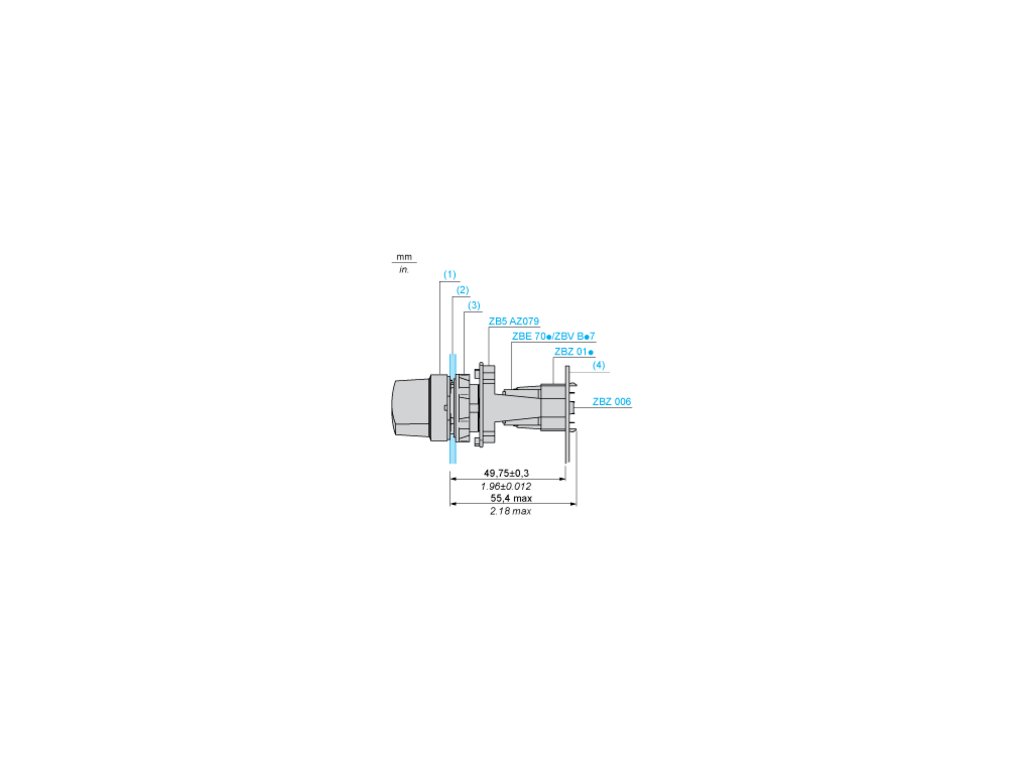

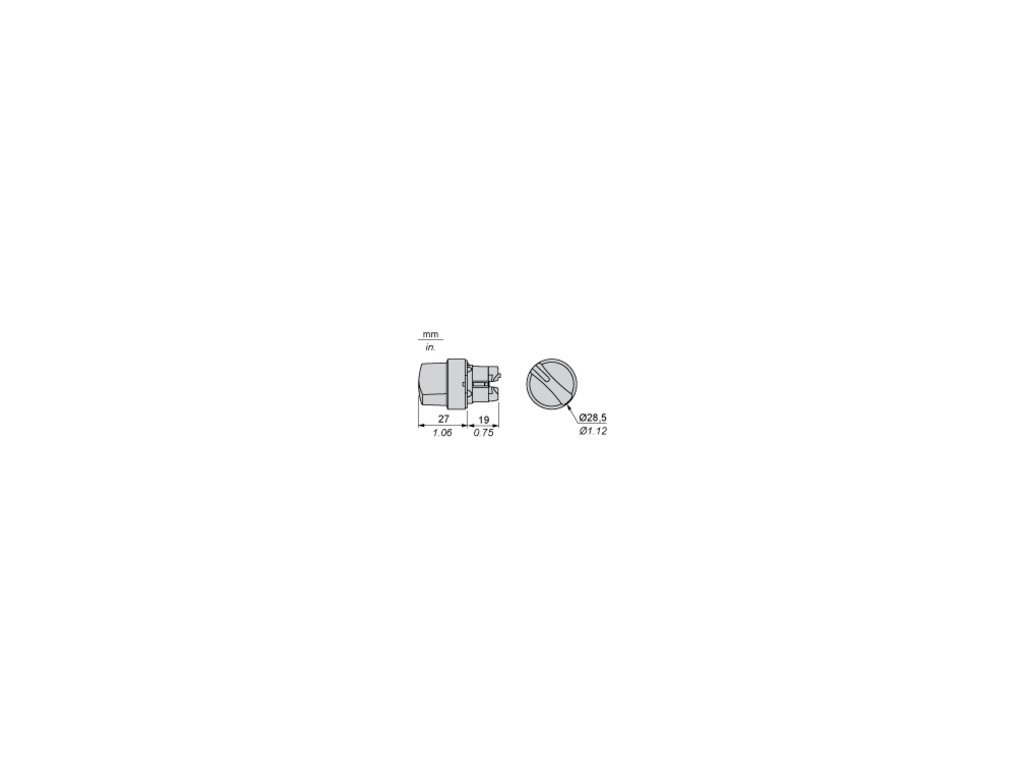

CAD celková šířka
29 mm
CAD celková výška
29 mm
CAD celková hloubka
46 mm
hmotnost přístroje
0,017 kg
mechanická životnost
1000000 cykly
označení skříně
XALD 1…5 otvorů
XALK 2…5 otvorů
označení el. složení
C3 pro <6 kontakty použitím jednoduchý bloky v čelní montáž
C4 pro <6 kontakty použitím jednoduchý a dvojitý bloky v čelní montáž
C5 pro <5 kontakty použitím jednoduchý bloky v čelní montáž
C6 pro <5 kontakty použitím jednoduchý a dvojitý bloky v čelní montáž
C7 pro <4 kontakty použitím jednoduchý bloky v čelní montáž
C8 pro <4 kontakty použitím jednoduchý a dvojitý bloky v čelní montáž
C11 pro <3 kontakty použitím jednoduchý bloky v čelní montáž
SF1 pro <3 kontakty použitím jednoduchý bloky v čelní montáž
SR1 pro <3 kontakty použitím jednoduchý bloky v montáž na desku ve dně skříně
představení přístroje
Základní element
stupeň ochrany
TH
teplota okolí pro uskladnění
-40…70 °C
provozní teplota
-40…70 °C
kategorie přepětí
Třída II conforming to IEC 60536
stupeň krytí IP
IP67 podle IEC 60529
IP69 podle IEC 60529
IP69K
stupeň krytí NEMA
NEMA 13
NEMA 4X
odolnost proti vysokotlakému mytí
7000000 Pa při 55 °C, vzdálenost : 0,1 m
stupeň ochrany IK
IK06 v souladu s IEC 50102
Standardy
IEC 60947-5-1
UL 508
CSA C22.2 č. 14
JIS C8201-5-1
IEC 60947-1
IEC 60947-5-4
JIS C8201-1
certifikace výrobků
DNV
CSA
BV
LROS (Lloyds register of shipping)
UL listed
odolnost proti vibracím
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
odolnost proti otřesům
30 gn (doba trvání = 18 ms) pro akcelerace, polovina sin. vlny podle IEC 60068-2-27
50 gn (doba trvání = 11 ms) pro akcelerace, polovina sin. vlny podle IEC 60068-2-27
Typ balení 1
PCE
Počet jednotek v balení
1
Výška balení 1
3,700 cm
Šířka balení 1
5,400 cm
Délka balení 1
5,900 cm
Hmotnost balení (libry)
24,000 g
Typ balení 2
S03
Počet jednotek v balení 2
200
Výška balení 2
30,000 cm
Šířka balení 2
30,000 cm
Délka balení 2
40,000 cm
Hmotnost balení 2
5,288 kg
Typ balení 3
P06
Počet jednotek v balení 3
1600
Výška balení 3
75,000 cm
Šířka balení 3
60,000 cm
Délka balení 3
80,000 cm
Hmotnost balení 3
52,604 kg
Doplňkové parametry
| Kategorie: | Čelní přepínací ovládací hlavice |
|---|---|
| EAN: | 3389110905069 |
